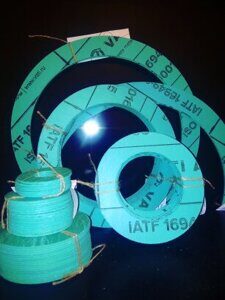

Прокладки фланцевые ГОСТ 15180-86 исполнения Б: надежное уплотнение для соединений типа "выступ-впадина"
Прокладки исполнения Б по ГОСТ 15180-86 разработаны специально для фланцевых соединений типа "выступ-впадина" (исполнение 2-3 по ГОСТ 12815-80). Конструкция прокладок соответствует геометрии фланцев данного типа, обеспечивая плотное прилегание к уплотнительным поверхностям.
Технические характеристики
- Диапазон номинальных диаметров: DN 10-DN 800
- Рабочее давление: 0,1-16,0 МПа (1,0-160 кгс/см²)
- Температурный режим: определяется материалом
- Стандартная толщина: 2,0 мм
Области использования
- Трубопроводы высокого давления
- Химическая промышленность
- Энергетическое оборудование
- Нефтегазовая отрасль
- Промышленные системы с повышенными требованиями к герметичности
Эксплуатационные преимущества
- Обеспечивают точное прилегание к поверхностям
- Устойчивы к высоким давлениям
- Подходят для различных рабочих сред
- Соответствуют требованиям безопасности
- Обладают длительным сроком службы
- Обеспечивают надежную герметизацию
Особенности монтажа
- Требуют чистоты уплотнительных поверхностей
- Необходима проверка состояния фланцев
- Рекомендуется использовать откалиброванный инструмент
- Запрещается повторное использование
- Требуют контроля усилия затяжки
Данный тип прокладок обеспечивает надежное уплотнение для соединений типа "выступ-впадина", работающих в условиях высоких давлений и температур.
Размеры прокладок паронитовых для фланцевых соединений исполнение Б
| Проход условный Dy | Давление условное Рy,МПа (кгс/см2) | Наружный диаметр прокладки D | Внутр. диаметр прокладки d | |
| Прокладка паронитовая Ду 10, Ру 1,0-6,3 ГОСТ 15180-86 Б-10-6,3 | 10 | 0,1-0,63 (1,0-6,3) | 29 | 14 |
| Прокладка паронитовая Ду 10, Ру 10-100 ГОСТ 15180-86 Б-10-10 | 1,0-10,0 (10-100) | 34 | ||
| Прокладка паронитовая Ду 15, Ру 1,0-6,3 ГОСТ 15180-86 Б-15-6,3 | 15 | 0,1-0,63 (1,0-6,3) | 33 | 20 |
| Прокладка паронитовая Ду 15, Ру 10-160 ГОСТ 15180-86 Б-15-10 | 1,0-16,0 (10-160) | 39 | ||
| Прокладка паронитовая Ду 20, Ру 1,0-6,3 ГОСТ 15180-86 Б-20-6,3 | 20 | 0,1-0,63 (1,0-6,3) | 43 | 25 |
| Прокладка паронитовая Ду 20, Ру 10-160 ГОСТ 15180-86 Б-20-10 | 1,0-16,0 (10-160) | 50 | ||
| Прокладка паронитовая Ду 25, Ру 1,0-6,3 ГОСТ 15180-86 Б-25-6,3 | 25 | 0,1-0,63 (1,0-6,3) | 51 | 29 |
| Прокладка паронитовая Ду 25, Ру 10-160 ГОСТ 15180-86 Б-25-10 | 1,0-16,0 (10-160) | 57 | ||
| Прокладка паронитовая Ду 32, Ру 1,0-6,3 ГОСТ 15180-86 Б-32-6,3 | 32 | 0,1-0,63 (1,0-6,3) | 59 | 38 |
| Прокладка паронитовая Ду 32, Ру 10-160 ГОСТ 15180-86 Б-32-10 | 1,0-16,0 (10-160) | 65 | ||
| Прокладка паронитовая Ду 40, Ру 1,0-6,3 ГОСТ 15180-86 Б-40-6,3 | 40 | 0,1-0,63 (1,0-6,3) | 69 | 45 |
| Прокладка паронитовая Ду 40, Ру 10-160 ГОСТ 15180-86 Б-40-10 | 1,0-16,0 (10-160) | 75 | ||
| Прокладка паронитовая Ду 50, Ру 1,0-6,3 ГОСТ 15180-86 Б-50-6,3 | 50 | 0,1-0,63 (1,0-6,3) | 80 | 57 |
| Прокладка паронитовая Ду 50, Ру 10-160 ГОСТ 15180-86 Б-50-10 | 1,0-16,0 (10-160) | 87 | ||
| Прокладка паронитовая Ду 65, Ру 1,0-6,3 ГОСТ 15180-86 Б-65-6,3 | 65 | 0,1-0,63 (1,0-6,3) | 100 | 75 |
| Прокладка паронитовая Ду 65, Ру 10-160 ГОСТ 15180-86 Б-65-10 | 1,0-16,0 (10-160) | 109 | ||
| Прокладка паронитовая Ду 80, Ру 1,0-6,3 ГОСТ 15180-86 Б-80-6,3 | 80 | 0,1-0,63 (1,0-6,3) | 115 | 87 |
| Прокладка паронитовая Ду 80, Ру 10-160 ГОСТ 15180-86 Б-80-10 | 1,0-16,0 (10-160) | 120 | ||
| Прокладка паронитовая Ду 100, Ру 1,0-6,3 ГОСТ 15180-86 Б-100-6,3 | 100 | 0,1-0,63 (1,0-6,3) | 137 | 106 |
| Прокладка паронитовая Ду 100, Ру 10-160 ГОСТ 15180-86 Б-100-10 | 1,0-6,0 (10-160) | 149 | ||
| Прокладка паронитовая Ду 125, Ру 1,0-6,3 ГОСТ 15180-86 Б-125-6,3 | 125 | 0,1-0,63 (1,0-6,3) | 166 | 132 |
| Прокладка паронитовая Ду 125, Ру 10-160 ГОСТ 15180-86 Б-125-10 | 1,0-16,0 (10-160) | 175 | ||
| Прокладка паронитовая Ду 150, Ру 1,0-6,3 ГОСТ 15180-86 Б-150-6,3 | 150 | 0,1-0,63 (1,0-6,3) | 191 | 161 |
| Прокладка паронитовая Ду 150, Ру 10-160 ГОСТ 15180-86 Б-150-10 | 1,0-16,0 (10-160) | 203 | ||
| Прокладка паронитовая Ду 175, Ру 1,0-6,3 ГОСТ 15180-86 Б-175-6,3 | 175 | 0,1-0,63 (1,0-6,3) | 223 | 191 |
| Прокладка паронитовая Ду 175, Ру 10-160 ГОСТ 15180-86 Б-175-10 | 1,0-16,0 (10-160) | 233 | ||
| Прокладка паронитовая Ду 200, Ру 1,0-6,3 ГОСТ 15180-86 Б-200-6,3 | 200 | 0,1-0,63 (1,0-6,3) | 249 | 216 |
| Прокладка паронитовая Ду 200, Ру 10-160 ГОСТ 15180-86 Б-200-10 | 1,0-16,0 (10-160) | 259 | ||
| Прокладка паронитовая Ду 225, Ру 1,0-6,3 ГОСТ 15180-86 Б-225-6,3 | 225 | 0,1-0,63 (1,0-6,3) | 276 | 236 |
| Прокладка паронитовая Ду 225, Ру 10-160 ГОСТ 15180-86 Б-225-10 | 1,0-16,0 (10-160) | 286 | ||
| Прокладка паронитовая Ду 250, Ру 1,0-6,3 ГОСТ 15180-86 Б-250-6,3 | 250 | 0,1-0,63 (1,0-6,3) | 303 | 264 |
| Прокладка паронитовая Ду 250, Ру 10-160 ГОСТ 15180-86 Б-250-10 | 1,0-16,0 (10-160) | 312 | ||
| Прокладка паронитовая Ду 300, Ру 1,0-6,3 ГОСТ 15180-86 Б-300-6,3 | 300 | 0,1-0,63 (1,0-6,3) | 356 | 318 |
| Прокладка паронитовая Ду 300, Ру 10-160 ГОСТ 15180-86 Б-300-10 | 1,0-16,0 (10-160) | 363 | ||
| Прокладка паронитовая Ду 350, Ру 1,0-6,3 ГОСТ 15180-86 Б-350-6,3 | 350 | 0,1-0,63 (1,0-6,3) | 406 | 372 |
| Прокладка паронитовая Ду 350, Ру 10-100 ГОСТ 15180-86 Б-350-10 | 1,0-10,0 (10-100) | 421 | ||
| Прокладка паронитовая Ду 400, Ру 1,0-6,3 ГОСТ 15180-86 Б-400-6,3 | 400 | 0,1-0,63 (1,0-6,3) | 456 | 421 |
| Прокладка паронитовая Ду 400, Ру 10-100 ГОСТ 15180-86 Б-400-10 | 1,0-10,0 (10-100) | 473 | ||
| Прокладка паронитовая Ду 450, Ру 1,0-6,3 ГОСТ 15180-86 Б-450-6,3 | 450 | 0,1-0,63 (1,0-6,3) | 509 | 473 |
| Прокладка паронитовая Ду 450, Ру 10-40 ГОСТ 15180-86 Б-450-10 | 1,0-4,0 (10-40) | 523 | ||
| Прокладка паронитовая Ду 500, Ру 1,0-6,3 ГОСТ 15180-86 Б-500-6,3 | 500 | 0,1-0,63 (1,0-6,3) | 561 | 528 |
| Прокладка паронитовая Ду 500, Ру 10-63 ГОСТ 15180-86 Б-500-10 | 1,0-6,3 (10-63) | 575 | ||
| Прокладка паронитовая Ду 600, Ру 1,0-6,3 ГОСТ 15180-86 Б-600-6,3 | 600 | 0,1-0,63 (1,0-6,3) | 661 | 620 |
| Прокладка паронитовая Ду 600, Ру 10-63 ГОСТ 15180-86 Б-600-10 | 1,0-6,3 (10-63) | 677 | ||
| Прокладка паронитовая Ду 700, Ру 1,0-6,3 ГОСТ 15180-86 Б-700-6,3 | 700 | 0,1-0,63 (1,0-6,3) | 763 | 720 |
| Прокладка паронитовая Ду 700, Ру 10-40 ГОСТ 15180-86 Б-700-10 | 1,0-4,0 (10-40) | 777 | ||
| Прокладка паронитовая Ду 800, Ру 1,0-6,3 ГОСТ 15180-86 Б-800-6,3 | 800 | 0, 1-0,63 (1,0-6,3) | 867 | 820 |
| Прокладка паронитовая Ду 800, Ру 10-40 ГОСТ 15180-86 Б-800-10 | 1,0-4,0 (10-40) | 877 |
